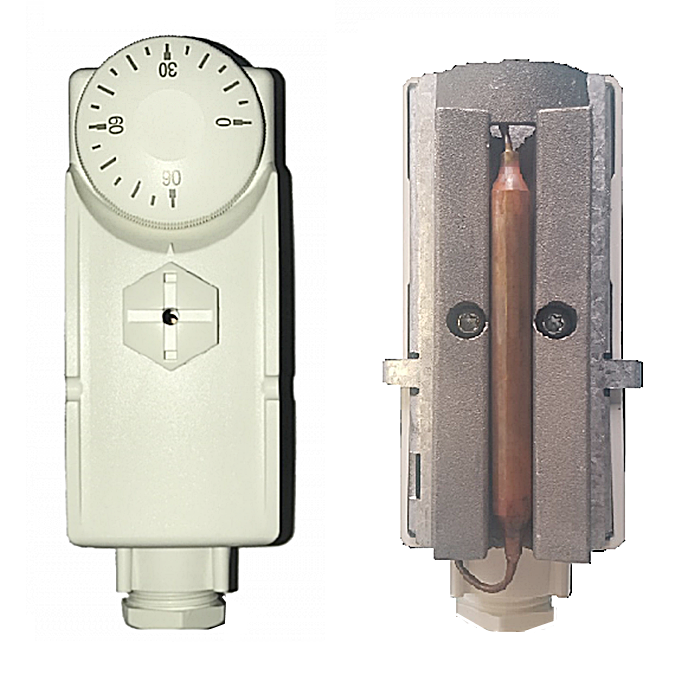

Termostat de contact cu capilar este un termostat versatil utilizat intr-o multitudine de aplicatii ce necesita un reglaj de temperatura  in intervalul 0…. +90°C.

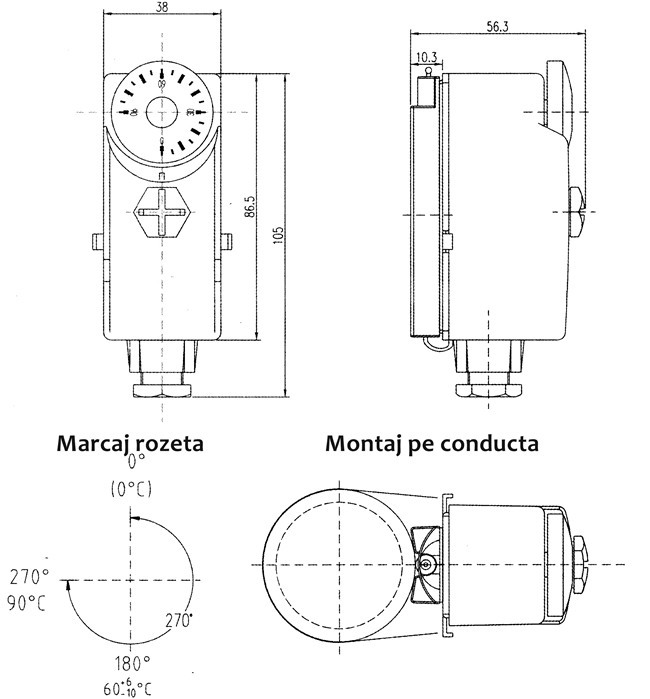

Datorita bratarii din dotarea pachetului de livrat, termostatul se fixeaza cu usurinta pe conducta de referinta avand rozeta de reglaj intr-o pozitie vizibila.

Capilarul confera posibilitatea de montare in  pozitii accesibile, facilitand alegerea locului de montaj al termostatului.

In vederea unei automatizari, cu ajutorul termostatului se detecteaza temperatura de pe o teava / conducta sau  dintr-un vas (puffer /  boiler) si se comanda un echipament de incalzire sau racire, pompa de circulatie sau o electrovana.

Comanda se executa prin intermediul termo-intrerupatorului SPDT cu contacte, comun, normal deschis si normal inchis.

Termostatul are plasat frontal o rozeta de reglaj cu grila marcata in  °C, pentru reglarea temperaturii in domeniu 0 … +90°C.

Conexiuni electrice:

• Conexiunea dintre contactele C – COMUN  si 1 – NORMAL INCHIS (exemplu: functie incalzire):

– conduce curent pentru cazul in care temperatura setata este mai mica decat temperatura detectata

– nu conduce curent pentru cazul in care temperatura setata este mai mare decat temperatura detectata

Exemplu: termostatul porneste o pompa cand temperatura creste peste cea setata si o opreste cand scade temperatura sub cea setata

• Conexiunea dintre contactele C – COMUN  si 2 – NORMAL DECHIS(exemplu: functie racire):

– nu conduce curent pentru cazul in care temperatura setata este mai mica decat temperatura detectata

– conduce curent pentru cazul in care temperatura setata este mai mare decat temperatura detectata

Exemplu: termostatul opreste pompa cand temperatura creste peste cea setata si o porneste cand temperatura scade  sub cea setata

Specificatii:

– capacitate de comutare : 16A rezistiv, 4A inductiv / 250V ca,  6A rezistiv, 1A inductiv / 400V ca

– element sensibil: bulb cu lichid

– domeniu de temperatura: 0… +90°C

– sensibilitate (diferential de temperatura): 5°C

– temperatura maxima pe sensor: 110°C

– tip contact: basculant (SPDT)

– contacte electrice C –  comun, 1 – normal inchis , 2 – normal deschis si borna impamantare

– lungime totala capilar: 95 mm

– dimensiuni bulb: lungime 85 mm si diametru  6 mm

– grad de protectie: IP40
