Vanele cu motorizate cu bila cu 3 cai sunt concepute pentru utilizare intr-o gama larga de aplicatii, precum: izolarea circuitelor, comutarea intre doua circuite, acordarea prioritatii pentru apa calda menajera, sisteme de incalzire si racire in două tevi (pardoseală, tavan, ventiloconvectoare), pompe de caldura, control pe zone sau circuite de deviere surse/receptoare.

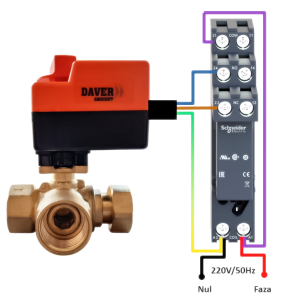

Pentru simplificarea comenzii unei electrovane, se utilizeaza un releu de comutatie care transforma sistemul de comanda din 3 fire intr-o configutatie simplificata cu 2 fire, facilitand integrarea in instalatii de automatizare.

Functionarea vanei se realizeaza printr-o rotatie de 90^o a rotorului. Rotirea poate fi exercitata prin intermediul rozetei de tip fluture, in regimul de control manual sau automat. In regimul de control automat, servomotorul este controlat printr-un releu extern clasic sau un releu smart care permite comanda si cu telefonul inteligent (smartphone sau tableta),

Tip constructiv: vana de tip T

Pozitie 1: vana este deschisa  pe portul A-C si inchisa pe B-C.

Pozitie 2: vana este deschisa  pe portul A-B si inchisa pe A-C.

Servomotorul poate fi montat in orice pozitie mai putin orientat in jos.

Prin mecanismul de inchidere cu bila, asigura o etanseitate excelenta si o pierdere de presiune foarte mica, permitand circulatia bidirectionala. Se poate utiliza eficient atat in circuite inchise, cat si deschise, oferind fiabilitate si control precis in sistemele de automatizare.

 Atentie: se utilizeaza doar in instalatii cu presiune diferentiala pe vana de max. 6 bar.

Servomotorul este dotat cu un buton care permite controlul automat sau manual al vanei;  in lipsa tensiunii de alimentare, vana se poate controla manual prin intermediul rozetei tip fluture cu care se poate roti axul vanei. .

Mecanismul este dotat cu un buton fluture extern care permite controlul manual al vanei in lipsa tensiunii de alimentare. Racordul semiolandez faciliteaza montajul vanei.

Caracteristici electrovana:

• Racor: DN25 / 1″ filet interior
• Tensiune de alimentare: 220V / 50Hz
• Cuplu: 2 N*m
• Putere absorbita: 2W
• Timp de actionare: 40 … 50 secunde (cursa de 90°)
• Presiune nominala:16 bar
• Presiune diferentiala: max. 6 bar
• Grad de protectie : IP44
• Temperatura maxima mediu ambiant: max. 50°C
• Mediu de lucru: apa, apa cu glicol 50%, cu temperatura 0…+90°C
• Materiale: vana – alama, bila – alama cromata, carcasa – ABS
• Indicator pozitie lucru: indicator in partea superioara a servomotorului
• Racord electric: cablu de conectare cu 3 fire 0,35 m

Releul de comutatie se utilizeaza pentru a controla un circuit prin deschiderea si inchiderea contactelor dintr-un alt circuit.

Cand un contact de releu este in mod normal deschis (NO), exista un contact deschis cand releul nu este alimentat; in schimb, atunci cand un contact de releu este normal inchis (NC), există un contact inchis atunci cand releul nu este alimentat. In ambele cazuri, aplicarea curentului electric la contactele modifica starea acestora.

Caracteristici releu:

• Tip releu:  electromagnetic
• Configuratie pini :            DPDT
• Tensiune nominala bobina:         230V AC
• Sarcina admisibila contacte la  250V AC  (la sarcina rezistiva): 8A
• Curent max.contacte:    8A
• Tensiune comutata:        max 250V AC
• Selectare putere prin bobina:     0.75VA
• Temperatura de lucru:   -40…70°C
• Rezistenta pini: 100mΩ
• Material pin:      AgNi
• Montare:             soclu

Soclu de contacte

• Numarul de pini                : 8
• Curent nominal:               10A
• Tensiune nominala:        250V AC
• Montare:            sina  DIN
• Terminale:          cleme cu surub

pentru diametre mai mici se utilizeaza reductii sau nipluri reduse de alama in functie de necesitatea instalatiei ( filet interior sau exterior).
