Termostatul de imersie este utilizat in instalatiile de incalzire si in alte aplicatii variate pentru controlul cazanelor sau pompelor, ce necesita un reglaj de temperatura  in intervalul 0…. +90°C.

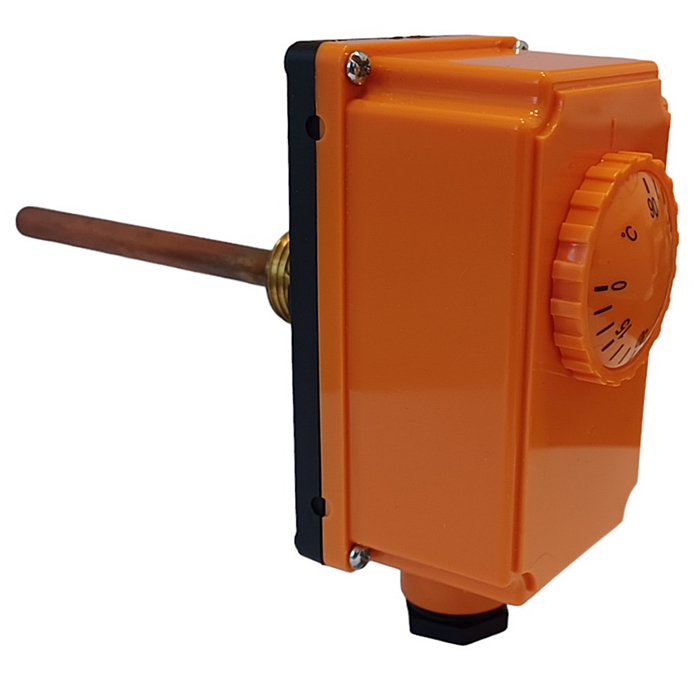

Termostat de imersie ce masoara temperatura datorita elementului de detectare tip bulb, care este umplut cu lichid.

In vederea unei automatizari, cu ajutorul termostatului se detecteaza temperatura dintr-un vas (puffer /  boiler) si se comanda un echipament de incalzire sau racire, pompa de circulatie sau o electrovana.

Comanda se executa prin intermediul termo-intrerupatorului SPDT cu contacte, comun, normal deschis si normal inchis.

Termostatul are plasat frontal o rozeta de reglaj cu grila marcata in  °C, pentru reglarea temperaturii in domeniu 0 … +90°C.

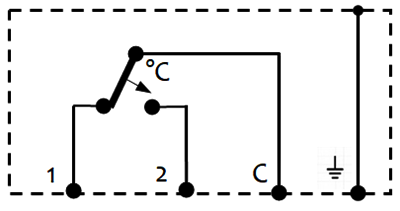

Conexiuni electrice:

• Conexiunea dintre contactele C – COMUN  si 1 – NORMAL INCHIS (exemplu: functie incalzire):

– conduce curent pentru cazul in care temperatura setata este mai mica decat temperatura detectata

– nu conduce curent pentru cazul in care temperatura setata este mai mare decat temperatura detectata

Exemplu: termostatul porneste o pompa cand temperatura creste peste cea setata si o opreste cand scade temperatura sub cea setata

• Conexiunea dintre contactele C – COMUN  si 2 – NORMAL DECHIS(exemplu: functie racire):

– nu conduce curent pentru cazul in care temperatura setata este mai mica decat temperatura detectata

– conduce curent pentru cazul in care temperatura setata este mai mare decat temperatura detectata

Exemplu: termostatul opreste pompa cand temperatura creste peste cea setata si o porneste cand temperatura scade  sub cea setata

Specificatii:

– capacitate de comutare : contact C-1  6A / 220V ca, contact C-2  16A / 220V ca,

– element sensibil: bulb din cupru cu lichid

– domeniu de temperatura: 0… +90°C

– sensibilitate (diferential de temperatura): 5°C

– tip contact: basculant (SPDT)

– contacte electrice C –  comun, 1 – normal inchis , 2 – normal deschis si borna impamantare

– teaca imersie: racord 1/2″, lungime imersare 85mm

– grad de protectie: IP40
